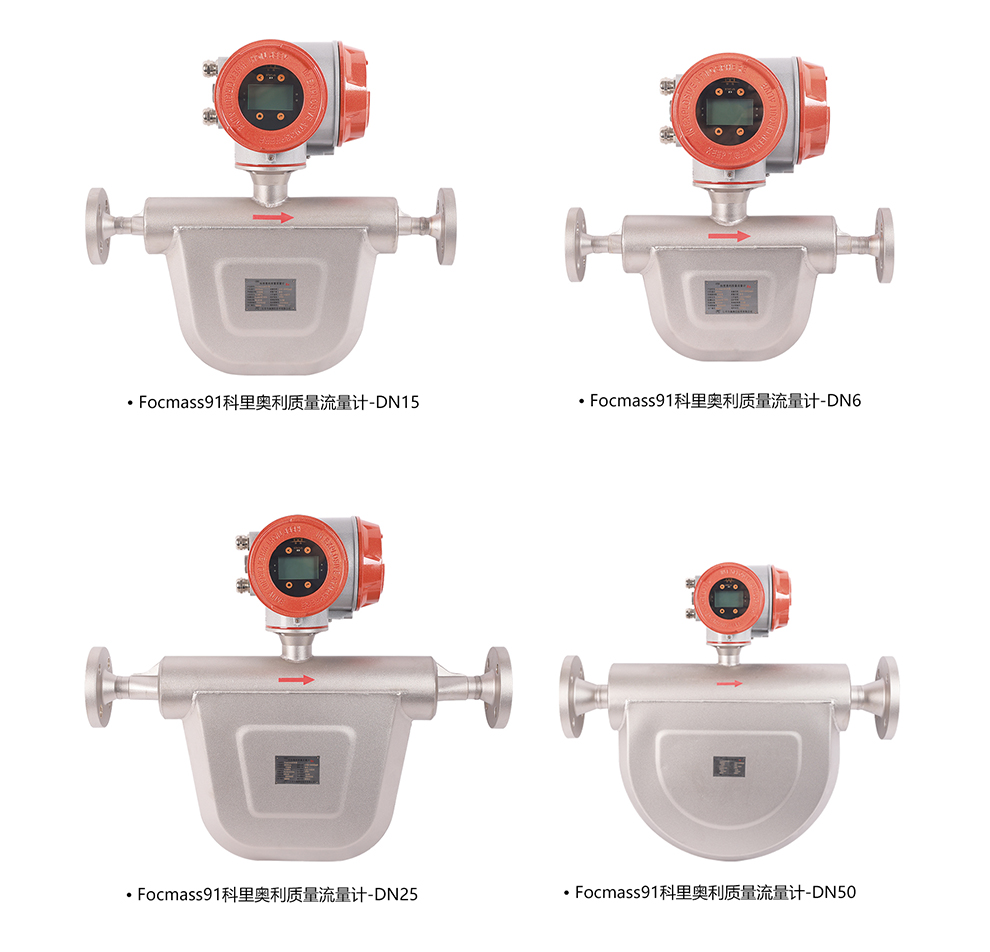

一、概述 科里奧利質量流量計是利用流體在直線運動的同時處于一旋轉系中，產生與質量流量成正比的科里奧利力原理制成的一種直接式質量流量?jī)x表?；诳评飱W利原理的流量?jī)x表的開發始于20世紀50年代初，但直到70年代中期，才推向市場。到80年代中后期各國儀表廠相繼開發，F(xiàn)ocmass系列質量流量計是由我公司自主研發的，它測量準確度高，可以同時測量流量、溫度、密度、進行雙組份介質成份（濃度）推算，并且測量精度不受介質壓力、溫度，粘度等影響，在貿易計量及定量控制中具有重要意義。產品廣泛用于科研、石油、化工、冶金、制藥、電廠、給排水、造紙、食品、能源、油品倉儲、礦產開發、市政、紡織印染和環保等領域。

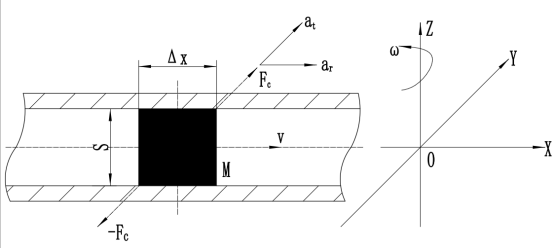

二、原理及特性 1、工作原理 如下圖所示，當質量為M的質點以速度V在對Z軸作角速度ω旋轉的管道內移動時，質點受到兩個分量的加速度及其力。 ①:法向加速度 (向心力加速度)αr，其量值等于ω2r，方向朝向Z軸； ②:切向加速度(科里奧利加速度)αt ，其量值等于2ωV，方向與αr垂直。 由于合成運動，在質點的αt方向上作用著科氏力，根據牛頓第二定律Fc=2ωVM，管道對質點作用著一個反向力-Fc= -2ωVM。 當密度為ρ的流體在旋轉管道中以恒定速度V流動時，任何一段長度Δx的管道都將受到一個ΔFc的切向科氏力。 ΔFc=2ωvρSΔx（1） 式中S——段管道的流通內截面積，由于質量流量計流量即為Qm，即Qm=ρVS，所以 ΔFc=2ωQmΔx（2）
因此，直接或間接測量在旋轉管道中流動流體產生的科氏力就可以測得質量流量，這就是科里奧利質量流量計的基本原理。 然而通過旋轉運動測量科氏力是困難的，目前產品均代之以管道振動產生科氏力來測量，即由兩端分流管固定的測量管，通過中點處以測量管諧振或接近諧振的頻率所驅動，使測量管中點前后兩半段產生方向相反的撓曲，用電磁學原理檢測撓曲量以求得質量流量。 流體密度會影響測量管的振動頻率，而密度與頻率有著固定的關系，因此質量流量計也可測量流體密度。 2、結構組成 科里奧利質量流量計是由流量傳感器和轉換器兩部分組成。主要由分流管、測量管及連接管組成的固定結構、測量管驅動系統中的驅動元件、檢測測量管撓曲的檢測元件、修正測量管材料楊氏模量的測溫元件等組成。轉換器主要由驅動激勵系統的驅動信號發生單元、信號檢測和信號處理單元等組成；還有組態設定、工程單位換算、信號顯示和與上位機通信等功能。

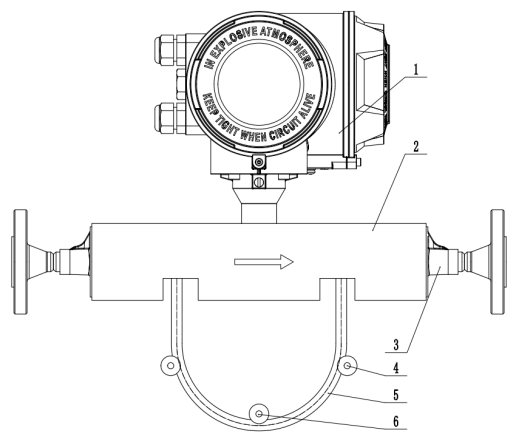

 1、轉換器 2、連接管 3、分流管 4、檢測元件 5、測量管 6、驅動元件
二、質量流量計特殊應用-白酒行業 酒精度是指酒中的酒精含量，通常以體積百分比（vol%）或質量百分比（w/w%）表示。在酒類生產中，準確測量和監控酒精度是確保產品質量、生產一致性和合規性的關鍵步驟。 在白酒的生產工藝中，酒精濃度是最重要的工藝指標之一，溜酒、勾兌以及最終成品酒的鑒定過程中都會涉及酒精濃度的測量。 傳統酒度測量往往采用先取樣，再使用浮力式濃度計進行測量。這不僅步驟繁瑣、效率低下，而且存在人為誤差，導致無法得到實時、準確的酒精濃度值，阻礙了大型酒廠實現自動化的改造、控制生產、提高效率的目標。 如何讓傳統的酒精的濃度測量也實現自動化、智能化呢？我們公司研發的科里奧利質量流量計，提供高精度的質量流量測量，還可同時進行高精度的在線酒度測量。 質量流量計測量酒精濃度原理 科里奧利質量流量計可以同時測量流量、密度和溫度：白酒的密度、酒精濃度以及溫度三者有著固定的對應關系，因此科里奧利質量流量計通過測量白酒的密度和溫度，就可以通過查表的方式得到酒精的濃度。質量流量計內置國際標準的酒精濃度數據表，可將密度和溫度換算成濃度（ABV），用于顯示和輸出。流量計的密度、溫度測量精度越高，換算的酒精濃度精度也就越高。

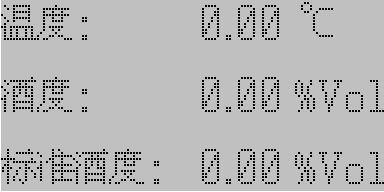

流量計酒度顯示畫面
二、技術參數及性能指標
|
